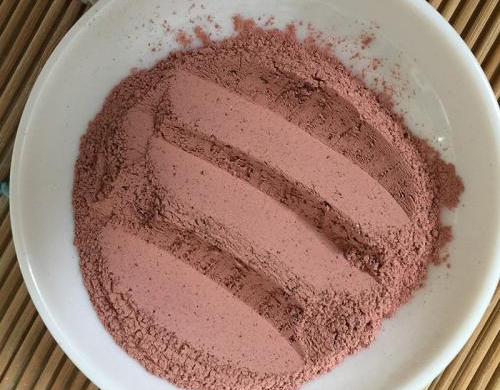

中频炉线圈胶泥

本品采用刚玉材料及进口高质量钙铝质耐火结合剂，使材料耐火度和高温强度大大提高，对有顶出机构的炉体，起到导向和防止线圈擦伤的作用。

理化指标

Al2O3≥82% SiO2≤5% CaO≤6%材料密度:2.7g/cm3;抗折强度≥5Mpa 耐压强度≥25Mpa粒度2mm

使用方法；

1、把线圈胶泥适量投放到容器中，加入14.3% ┅ 15.3%干净的自来水混料5---8分钟。拌匀后的料应立即投入使用，施工过程不超过30分钟，初始硬化：1-4小时；硬化：2-6小时。

2、新炉体或大修时，应先自下而上将线圈匝间缝隙塞紧、塞满，然后用镘刀涂抹。对有顶出机构的炉体，下部涂层应比上部涂层略厚，形成锥面，以利于旧炉衬的推出。实际厚度2-6mm或以炉型大小而定。

3.施工后，自然干燥24小时；（局部修整时，自然干燥5小时）。

4.用加热管或其他加热器加热24小时，保持200-- 300℃，以利于水份充分挥发，保证线圈匝间及整体绝缘性，并使其具备相应的强度。

包装标准和储存方法

多层防潮纸包装25kg/袋，储存在干燥处防止吸潮。储存期不超过一年，另外根据客户要求可采用吨袋、托盘及强力伸缩膜包装.
